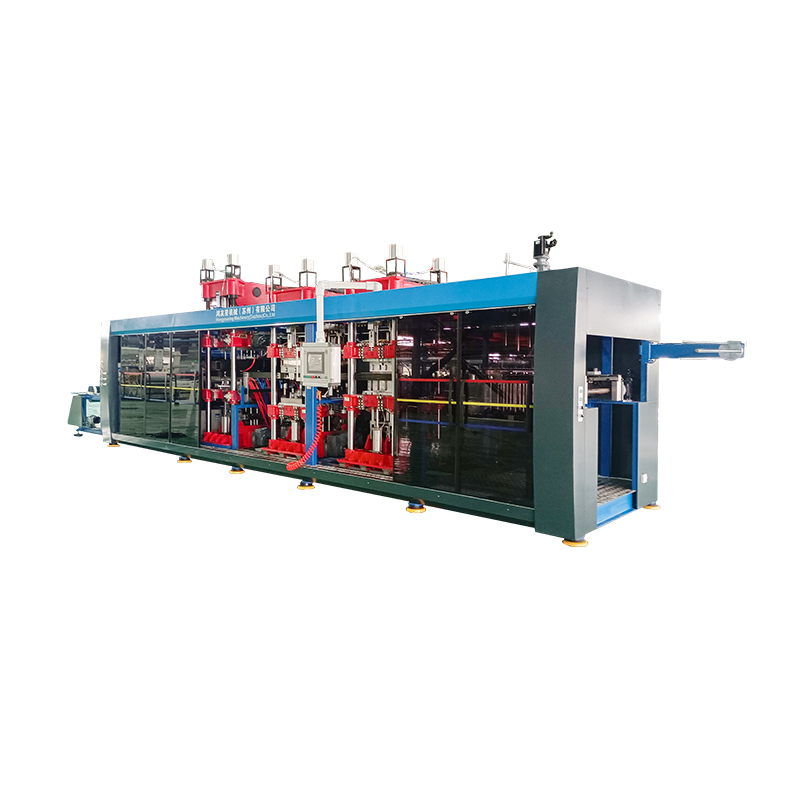

বাড়ি / মেশিন / থার্মোফর্মিং মেশিন / এইচআইএক্স 7185-4 পূর্ণ-স্বয়ংক্রিয় 4 স্টেশন থার্মোফর্মিং মেশিন
স্পেসিফিকেশন
প্রধান বৈশিষ্ট্য:
পিএলসি নিয়ন্ত্রণ গ্রহণ করুন, পুরো সিস্টেমটি সম্পূর্ণ স্বয়ংক্রিয়, পরামিতি ডিজিটাল
প্রদর্শন, সহজ অপারেশন
এই মেশিনটি x এর নীচের তারিখ অনুযায়ী শীট সহ প্লাস্টিকের ট্রে উত্পাদন করতে পারে
বিভিন্ন ধরণের প্লাস্টিক শীট ব্যবহার করতে সক্ষম হচ্ছে
4-স্তম্ভ হাইড্রোলিক কাঠামো, আরও স্থিতিশীল, কম শব্দ
আমদানিকৃত হিটিং তারগুলি সিরামিক হিটার, সঠিক তাপমাত্রা নিয়ন্ত্রণ, দীর্ঘ জীবন
আমরা আপনার জন্য কাস্টমাইজড পরিষেবা সরবরাহ করি, মেশিনটি ডিজাইন করা যেতে পারে এবং
আপনার প্রয়োজন হিসাবে উত্পাদিত।
উন্নত সার্ভো মোটর শিট পরিবহন সিস্টেম, প্রসারিত দৈর্ঘ্য
প্রযুক্তিগত পরামিতি:
| হাইএক্স -7185-4 | হাইএক্স -520 | ||
| 1 | উপযুক্ত উপাদান | পিপি, পিএস, পিইটি, পিভিসি, পিএলএ ইত্যাদি | |
| 2 | উপাদান প্রস্থ | 450-740 মিমি | |
| 3 | উপাদান বেধ | 0.15-2 মিমি | |
| 4 | সর্বোচ্চ গঠন অঞ্চল | 710 × 850 মিমি | 710 × 520 মিমি |
| 5 | মিনিট গঠন অঞ্চল | 420 × 300 মিমি | |
| 6 | সর্বোচ্চ কাটিয়া অঞ্চল | 690 × 830 মিমি | 690 × 500 মিমি |
| 7 | স্টেশন স্ট্রোক গঠন এবং কাটা | 0-160 মিমি | 0-130 মিমি |
| 8 | ইতিবাচক গঠন গভীরতা | 120 মিমি | |
| 9 | নেতিবাচক গঠন গভীরতা | 110 মিমি | |
| 10 | স্ট্যাকিং মেকানিজম স্ট্রোক | ≤500 মিমি | |
| 11 | ছাঁচনির্মাণের সর্বোচ্চ শক্তি স্টেশন | 80 টি (ডাই হিটিং সিস্টেমের সাথে ব্যবহারের জন্য)
| 60 টি (ডাই হিটিং সিস্টেমের সাথে ব্যবহারের জন্য) |
| 12 | কাটিয়া প্রেসের সর্বোচ্চ জোর | 38 টন | 35 টন |
| 13 | হিটিং চুল্লি রেটেড পাওয়ার | উপরের ওভেন 65 কেডব্লিউ, লোয়ার ওভেন 65 কেডব্লিউ | উপরের ওভেন 45 কেডব্লিউ, লোয়ার ওভেন 45 কেডব্লিউ |
| 14 | গরম পদ্ধতি | উপরের এবং নিম্ন, 3 বিভাগ গরম | |
| 15 | প্রকৃত শক্তি খরচ | প্রায় 40 ~ 60kW/ঘন্টা প্রায় 30 ~ 50kW/ঘন্টা | |
| 16 | বিদ্যুৎ সরবরাহ | এসি 380V/50Hz (3 এন পিই) | |
| 17 | সর্বোচ্চ উত্পাদন গতি | 20-30 চক্র/মিনিট | |
| 18 | সর্বোচ্চ রোল ব্যাস/ওজন | Φ800 মিমি/500 কেজি | Φ700 মিমি/300 কেজি |
| 19 | মেশিনের ওজন | 12,000 কেজি | 9,000 কেজি |
| 20 | মাত্রা (l*ডাব্লু*এইচ) | 11 মি × 2.3 মি × 2.5 মি | 9 মি × 2.3 মি × 2.5 মি |
| শীতল পদ্ধতি | জল সঞ্চালন করে ছাঁচটি ঠান্ডা করা হয় | ||
| বায়ু অনুরোধ | বায়ু সরবরাহ ≥3.5M3/মিনিট, বায়ুচাপ 0.6 ~ 0.8 এমপিএ। | ||
| প্রধান কনফিগারেশন তালিকা | |||
| নং নং | প্রধান বৈদ্যুতিন উপাদান | ব্র্যান্ড | |
| 1 | নিয়ন্ত্রণ ব্যবস্থা | তাইওয়ান ডেল্টা | |
| 2 | পিএলসি মডিউল | তাইওয়ান ডেল্টা | |
| 3 | টাচ স্ক্রিন | ডেল্টা 12 ইঞ্চি এইচডি টাচ স্ক্রিন | ডেল্টা 10 ইঞ্চি এইচডি টাচ স্ক্রিন |
| 4 | তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা | ডেল্টা (বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ) | |
| 5 | মধ্যবর্তী রিলে | স্নাইডার | |
| 6 | এসি কন্টাক্টর | স্নাইডার | |
| 7 | এয়ার সুইচ | ডেলিক্সি | |
| 8 | স্টেশন সার্ভো মোটর গঠন | ডেল্টা (উপরের: 5.5 কেডব্লু, নিম্ন: 5.5 কেডাব্লু) | ডেল্টা (উপরের: 3 কেডাব্লু, নিম্ন: 3 কেডাব্লু) |
| 9 | কাটিং স্টেশন সার্ভো মোটর | ডেল্টা (উপরের: 7.5 কেডব্লু, নিম্ন: 5.5 কেডব্লু) | ডেল্টা (উপরের: 4.5 কেডব্লু, নিম্ন: 3 কেডাব্লু) |
| 10 | পাঞ্চিং স্টেশন সার্ভো মোটর | ডেল্টা (উচ্চ: 7.5 কেডব্লু, নিম্ন: 7.5 কেডাব্লু) | ডেল্টা (উপরের: 4.5kW, নিম্ন: 4.5kW) |
| 11 | শীট বিতরণ সার্ভো মোটর | ডেল্টা 5.5 কেডব্লিউ | ডেল্টা 3 কেডব্লিউ |
| 12 | সার্ভো মোটর স্ট্যাকিং | ব্রেক সহ ডেল্টা 2 কেডব্লিউ | |
| 13 | নিয়ন্ত্রণ মন্ত্রিসভা | সাংহাই টং কে | |
| 14 | ফটোয়েলেকট্রিক সুইচ | কোরিয়া ফোটেক | |
| 15 | সুরক্ষা হালকা পর্দা | সাংহাই পু ব্যাং | |
| 16 | স্যুইচিং পাওয়ার সাপ্লাই | তাইওয়ান ডেল্টা | |
| 17 | উত্তাপ ব্রিকার | যৌথ উদ্যোগের ভিতরে তাপ নিরোধক সুতি সহ আমদানি করা হিটিং ওয়্যার, 600 ডাব্লু সুদূর-ইনফ্রারেড সিরামিক রেডিয়েটার | |
| 18 | ভ্যাকুয়াম পাম্প | এলমো রিটসেল ভি-ভিসি 100 | |
| 19 | ইতিবাচক ভালভ | জাপান এসএমসি আল্ট্রা-উচ্চ-গতির প্রতিক্রিয়া বৃহত-প্রবাহের ভালভ, 1.5 ইঞ্চি ব্যাস সহ। | |
| 20 | কুলিং সিস্টেম | জাপান ডাইকিন সংক্ষেপক 6 পি | |
| 21 | ভারবহন | জাপান এনএসকে | |
| 22 | লিনিয়ার গাইড | তাইওয়ান হুইন | |
| 23 | জলবাহী বুস্টার ভালভ | জাপান সিকেডি | |
| 24 | এয়ার সিলিন্ডার | তাইওয়ান এয়ারট্যাক | |
| 25 | বৈদ্যুতিন চৌম্বকীয় ভালভ | জাপান সিকেডি/এসএমসি তাইওয়ান মাইন্ডম্যান/শাকো | |
| 26 | ভ্যাকুয়াম মান | তাইওয়ান মাইন্ডম্যান | |
| 27 | চেইন ট্র্যাক | বিমানের গ্রেড অ্যালুমিনিয়াম খাদ | |
| 28 | এফ.আর.এল. | জাপান সিকেডি বা এসএমসি | |
| 29 | খাওয়ানো সিস্টেম | শ্রমিকদের শ্রমের তীব্রতা হ্রাস করতে ডাবল-বার স্বয়ংক্রিয় মেকানিকাল ফিডিং ডিভাইস, 500 কেজি। | |
| 30 | বডি শিট ধাতু | পেইন্ট চিকিত্সা | |
| 31 | ডাবল-সারি চেইন | তাইওয়ান কেএমসি (কারখানা তীক্ষ্ণকরণ চিকিত্সা প্লাস্টিকের গুঁড়ো সংঘটন হ্রাস করে)) | |
Ii। ডিভাইস প্রযুক্তিগত বিবরণ
উ: গঠনের সরঞ্জামগুলিতে মূল কাঠামো ফ্রেম, ইতিবাচক এবং নেতিবাচক চাপ গঠনের ব্যবস্থা, তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা, ভ্যাকুয়াম সিস্টেম,
হিটিং সিস্টেম, এয়ার কন্ট্রোল সিস্টেম, বৈদ্যুতিক এবং পিএলসি নিয়ন্ত্রণ সিস্টেম, পাঞ্চিং সিস্টেম, পণ্য পচন স্ট্যাকিং এবং স্বয়ংক্রিয় রিওয়াইন্ডিং সিস্টেম এবং
অন্যান্য কাঠামোগত উপাদান।
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
চলনযোগ্য ডিভাইস সংক্রমণ এবং রূপান্তরকারী গতি এবং বলের পর্যাপ্ত শক্তি এবং অনমনীয়তা রয়েছে তা নিশ্চিত করার জন্য রক্ষণাবেক্ষণ এবং অন্যান্য প্রক্রিয়া ভিত্তি। সমস্ত ধাতব পৃষ্ঠতল অ্যান্টি-রাস্ট চিকিত্সার সাথে চিকিত্সা করা হয় এবং নীচের স্তরটি অ্যান্টি-রাস্ট পেইন্ট দিয়ে স্প্রে করা হয়; সমস্ত অংশের রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের সুবিধার্থে কাঠামোয় সাধারণ এবং স্ট্যান্ডার্ড অংশগুলি ব্যবহৃত হয়।
Ⅲ। বৈদ্যুতিক এবং পিএলসি নিয়ন্ত্রণ সিস্টেম/সুরক্ষা সুবিধা

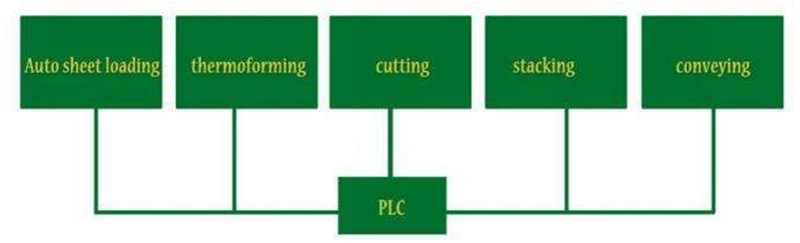

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা একটি পিএলসি-ইন্টিগ্রেটেড মডিউল দ্বারা নিয়ন্ত্রিত হয়। শিল্প স্পর্শ প্রদর্শন এইচএমআই (হিউম্যান মেশিন ইন্টারফেস) এবং হিসাবে ব্যবহৃত হয়
চাইনিজ ইন্টারফেস ব্যবহৃত হয়। মেশিনটিতে অপারেশন এবং সমস্ত প্রক্রিয়া পরামিতিগুলির সেটিং এবং সংশোধন করার জন্য বোতাম রয়েছে, যা সরঞ্জামগুলি পরিচালনা এবং রক্ষণাবেক্ষণ করা সহজ করে তোলে।
পুরো মেশিনের কার্যনির্বাহী পদ্ধতিটি ম্যানুয়াল/স্বয়ংক্রিয়ভাবে বিভক্ত করা হয়, সমস্ত সেটিং ফাংশন টাচ ডিসপ্লেতে পরিচালিত হয়; অপারেটর উপকরণগুলি রাখার পরে, সিলোতে উপাদান প্রক্রিয়াকরণ এবং উত্পাদন শেষ না হওয়া পর্যন্ত ছাঁচনির্মাণ প্রক্রিয়াটির পুরো প্রক্রিয়াটি সম্পূর্ণ করতে স্বয়ংক্রিয় স্টার্টআপ সরঞ্জামগুলি টিপুন; ম্যানুয়ালটি মূলত ছাঁচ পরিবর্তন বা নমুনা নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।
সিস্টেমটি একাধিক সুরক্ষা ব্যবস্থায় সজ্জিত, এবং একে অপরের সাথে সংঘর্ষ হতে পারে এমন প্রতিটি ক্রিয়া ইন্টারলকিং এবং ক্লোজড-লুপ নিয়ন্ত্রণ সুরক্ষা সরবরাহ করে।
সুরক্ষা দরজা প্রতিরক্ষামূলক সিল ডিজাইন, ম্যানুয়াল বাকল খোলার ব্যবহার করে, ম্যানুয়াল লকিং, সুরক্ষা দরজায় ইনস্টল করা সুরক্ষা গ্রেটিং সরঞ্জামগুলির সুরক্ষা ফ্যাক্টর উন্নত করতে এবং কর্মী এবং সম্পত্তির সুরক্ষা নিশ্চিত করতে।
বিতরণ মন্ত্রিসভায় ওভারকন্টেন্ট, ওভারভোল্টেজ, আন্ডারভোল্টেজ, শর্ট সার্কিট এবং ওভারলোড সুরক্ষা সহ সুরক্ষা সার্কিট রয়েছে। হিটিং উপাদানটি একটি ফিউজ দ্বারা সুরক্ষিত। সুরক্ষা সমস্যার জন্য যা সিস্টেম বা ওয়ার্কপিসের ক্ষতি করতে পারে, সেখানে সতর্কতা চিহ্ন বা মন্তব্য রয়েছে। ভবিষ্যতের পরিবর্তনের জন্য 10% স্থান নিয়ন্ত্রণ বাক্সে সংরক্ষিত। বৈদ্যুতিক মন্ত্রিসভা একটি ফিল্টার এবং একটি প্রতিরক্ষামূলক কুলিং ফ্যান দিয়ে সজ্জিত।
পাওয়ার সাপ্লাই বাক্সের বাইরে সমস্ত অ-অপসারণযোগ্য কেবল এবং তারগুলি সহজ খোলার এবং মেরামতের জন্য কেবল স্লটে লুকানো থাকে। যদি এটি সম্ভব না হয় তবে এটি ঠিক করার জন্য একটি পায়ের পাতার মোজাবিশেষ ব্যবহার করুন

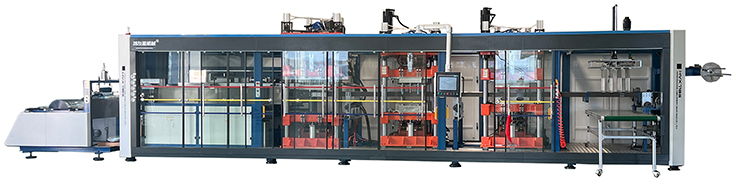

হাইএক্স -7185 সম্পূর্ণ স্বয়ংক্রিয় ইতিবাচক এবং নেতিবাচক চাপ চার-স্টেশন থার্মোফর্মিং মেশিন উন্নত প্রযুক্তি এবং উত্পাদন অভিজ্ঞতার বছরগুলি একত্রিত করে সাবধানে নির্মিত একটি পণ্য। এই মেশিনটি পিপি, পিএস, পিইটি, পিভিসি, পিএলএ এবং অন্যান্য উপকরণগুলির জন্য উপযুক্ত এবং সহজেই বিভিন্ন শিল্পের ছাঁচনির্মাণের প্রয়োজনগুলি পূরণ করতে পারে।
প্রধান বৈশিষ্ট্য:
প্রশস্ত উপাদান অভিযোজনযোগ্যতা: মেশিনটি বিভিন্ন উত্পাদন পরিস্থিতিতে উপাদানগুলির প্রয়োজনীয়তা পূরণ করে 450-750 মিমি প্রস্থ এবং 0.15-2.5 মিমি বেধ সহ বিভিন্ন উপকরণ পরিচালনা করতে পারে।
বড় ছাঁচনির্মাণ অঞ্চল: সর্বাধিক ছাঁচনির্মাণ অঞ্চল 710 এ পৌঁছেছে
উচ্চ-নির্ভুলতা কাটিয়া: সর্বাধিক কাটিয়া অঞ্চলটি 690 x 830 মিমি, এবং সর্বাধিক কাটিয়া শক্তি 80 টি (ছাঁচ হিটিং সিস্টেমের সাথে ব্যবহৃত) মসৃণ পণ্য প্রান্ত এবং উচ্চ নির্ভুলতা নিশ্চিত করে।
ইতিবাচক এবং নেতিবাচক চাপ গঠনের প্রযুক্তি: মেশিনটি ইতিবাচক এবং নেতিবাচক চাপ গঠনের প্রযুক্তি গ্রহণ করে, ইতিবাচক চাপের সাথে 140 মিমি গভীরতা এবং একটি নেতিবাচক চাপ তৈরি করে যা 150 মিমি গভীরতা তৈরি করে, যা জটিল আকারের পণ্যগুলির ছাঁচনির্মাণের প্রয়োজনীয়তা পূরণ করতে পারে।
দক্ষ স্ট্যাকিং মেকানিজম: স্ট্যাকিং প্রক্রিয়াটির স্ট্রোক ≤500 মিমি পৌঁছতে পারে, যা পণ্যগুলির স্ট্যাকিং এবং পরিচালনা করতে সহায়তা করে এবং উত্পাদন দক্ষতা উন্নত করে।
শক্তি সঞ্চয় এবং পরিবেশগত সুরক্ষা: উচ্চ এবং নিম্ন তিন-পর্যায়ের হিটিং পদ্ধতি ব্যবহার করে প্রকৃত শক্তি খরচ কেবল 40-60kW/ঘন্টা, যা উত্পাদন ব্যয়কে ব্যাপকভাবে হ্রাস করে।
উচ্চ-গতির উত্পাদন: সর্বাধিক উত্পাদন গতি 20-30 বার/মিনিটে পৌঁছতে পারে, উত্পাদন দক্ষতার ব্যাপক উন্নতি করতে পারে।
বড় আকারের নকশা: মেশিনের সামগ্রিক আকার 14 মি x 2.3 মি x 2.5 মিটার এবং ওজন 22 টিতে পৌঁছে যায়, যা মেশিনের স্থায়িত্ব এবং স্থায়িত্ব নিশ্চিত করে।
প্রযুক্তিগত পরামিতি:
রেটেড পাওয়ার: পুরো মেশিনটি 160kW। হিটিং চুল্লিটি উপরের এবং নীচের অংশগুলিতে বিভক্ত, প্রতিটি 72 কিলোওয়াট।
বিদ্যুৎ সরবরাহ: AC380V/50Hz (3 এন পিই)।
কুলিং পদ্ধতি: ছাঁচনির্মাণ প্রক্রিয়া এবং পণ্যের মানের স্থায়িত্ব নিশ্চিত করতে জল সঞ্চালন করে ছাঁচটি শীতল করা হয়।
বায়ুচাপের প্রয়োজনীয়তা: বায়ু সরবরাহ ≥3.5M³/মিনিট, বায়ুচাপ 0.6 ~ 0.8 এমপিএ মেশিনের স্বাভাবিক অপারেশন নিশ্চিত করতে।
অ্যাপ্লিকেশন অঞ্চল:

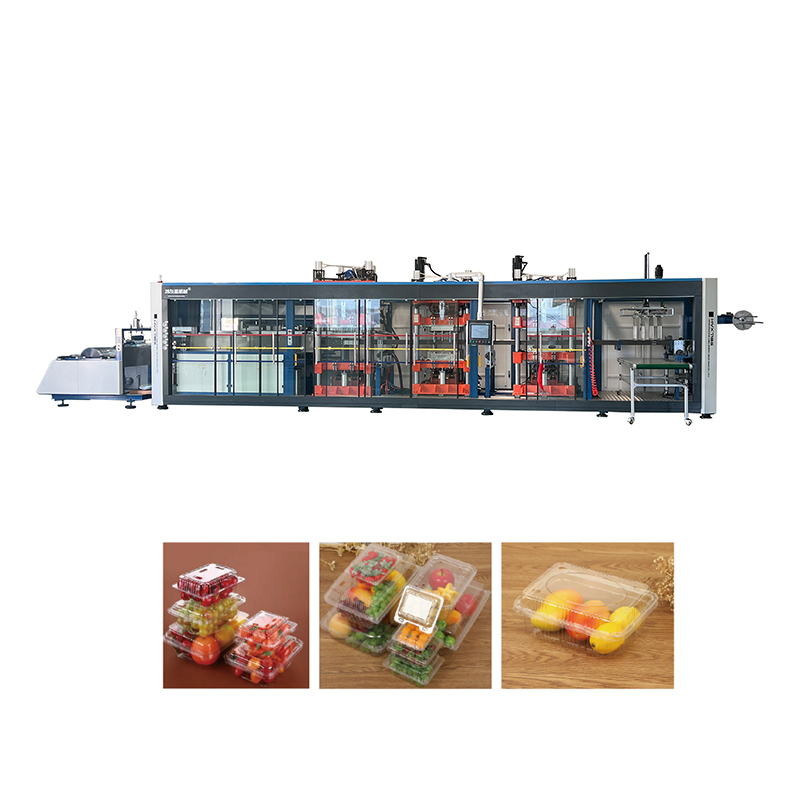

এইচআইএক্স -7185 সম্পূর্ণ স্বয়ংক্রিয় ইতিবাচক এবং নেতিবাচক চাপ চার-স্টেশন থার্মোফর্মিং মেশিনটি খাদ্য প্যাকেজিং, চিকিত্সা সরঞ্জাম, বৈদ্যুতিন পণ্য, অটো পার্টস এবং অন্যান্য শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এটি অনেক সংস্থার কাছে স্বয়ংক্রিয় এবং দক্ষ উত্পাদন অর্জনের জন্য একটি গুরুত্বপূর্ণ সরঞ্জাম
